А01
Назначение

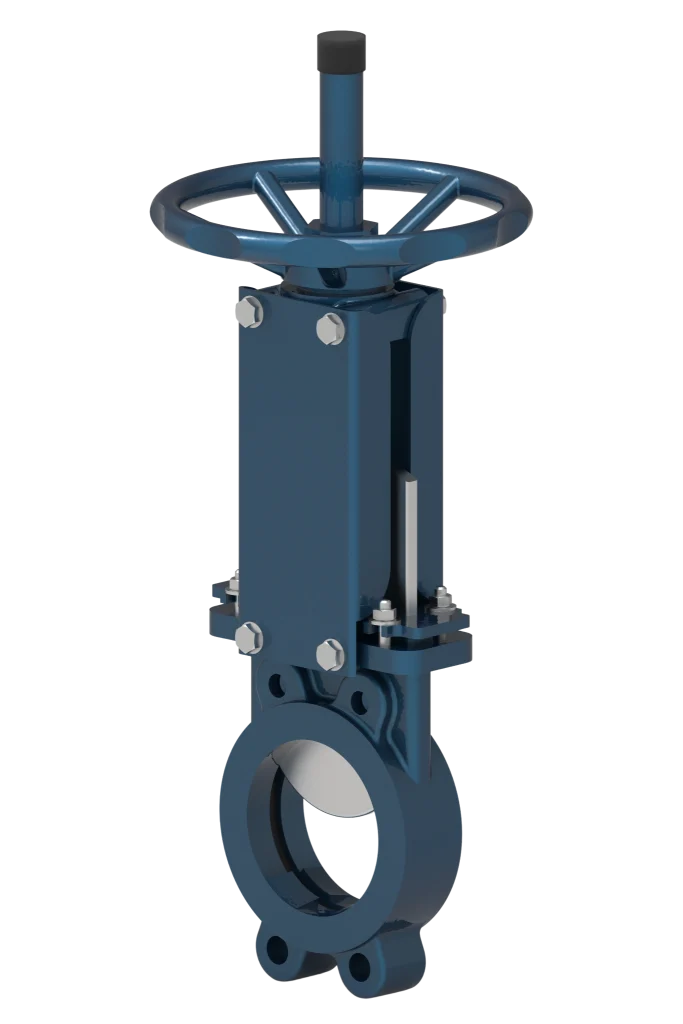

Ножевая задвижка модели А01 предназначена для перекрытия потока среды в промышленных трубопроводах.
Она имеет простую и надежную конструкцию и способна работать в суровых условиях, в том числе со средами, содержащими твердые час- тицы.

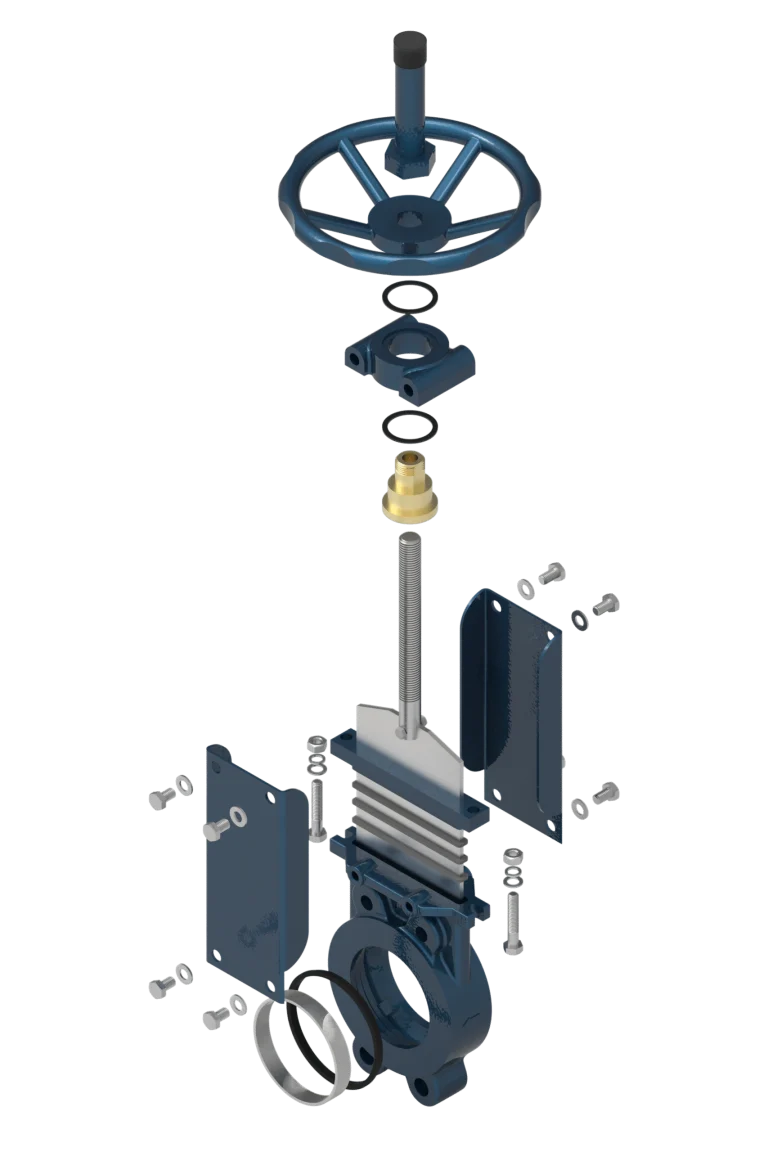

Уплотнение надежно фиксируется в корпусе металлическим стопорным кольцом.
К преимуществам этой модели относятся воз- можность установки промывочного трубопрово- да в нижней части корпуса, что предотвращает заклинивание задвижки при работе со средами с высоким содержанием абразивных частиц и простота обслуживания.
Сфера применения
Транспортировка жидкостей как чистых, так и загрязнённых, с большим расходом и низким подъёмом.
Водоснабжение, очистка сточных вод, цикл охлаждающей воды электростанций и общепромышленные области применения.
Технические характеристики
Диаметр
от DN50 до DN1400
Давление
от PN10 до PN16
Температурный режим
от -60°C до 300°C

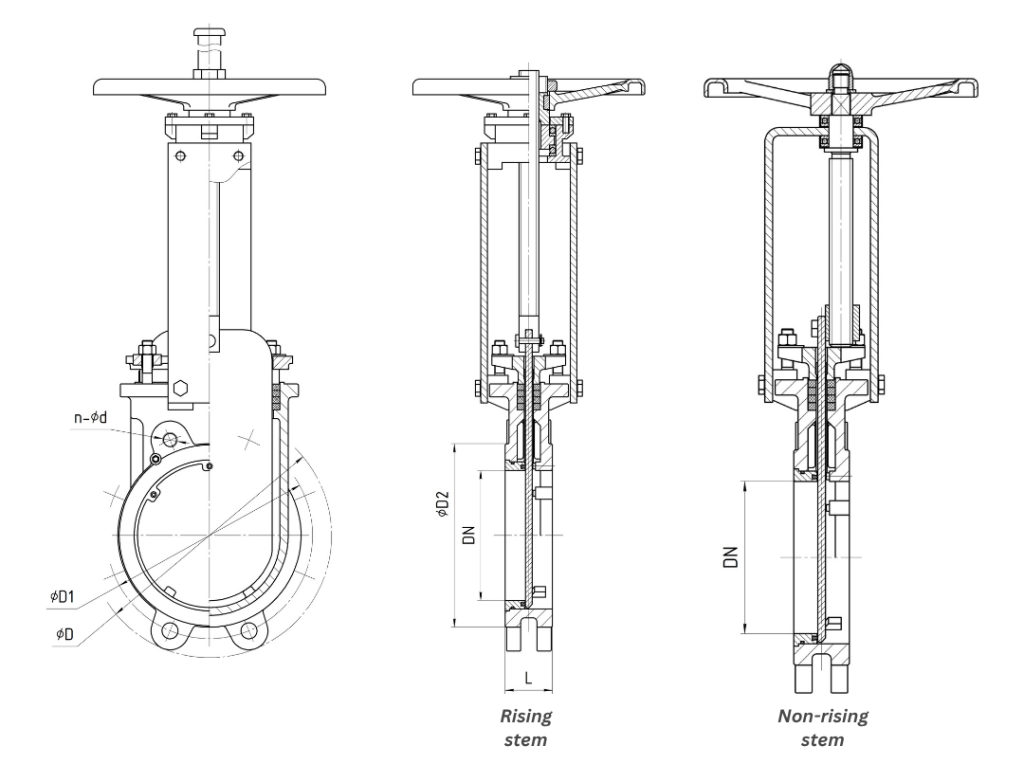

DN
øD
øD1
øD2
L
n-Th
Масса
50
165
125
102
48
4-M16
6
65
185
145
122
48
4-М16/8-М16
7,8
80
200
160
138
51
8-M16
9
100
220
180
158
51
8-M16
12,3
125
250
210
188
57
8-M16
16,8
150
285
240
212
57
8-M20
19
200
340
295
268
70
8-M20
26
250
395
350
320
70
12-M20
37
300
445
400
370
76
12-M20
49
350
505
460
430
76
16-M20
72
400
565
515
482
89
16-M20
96
450
615
565
532
89
20-M24
159
Табличные значения для диаметров DN500–DN1400 и давления PN16 предоставляются по запросу
