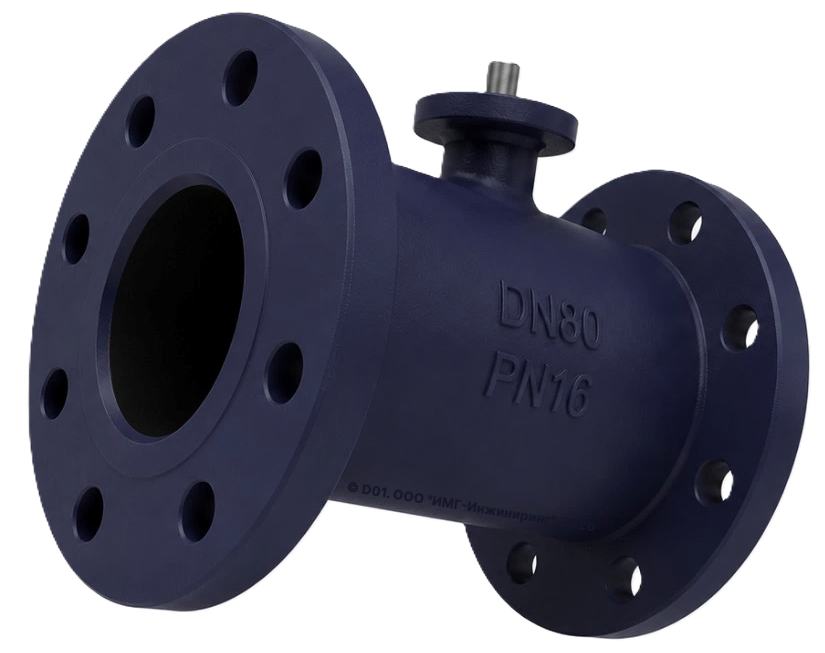

Модель D01
Шаровой кран данной модели служит для перекрытия и регулировки потока среды.
Шаровой уплотнительный элемент прижимается к седлу давлением рабочей среды, обеспечивая герметичность класса «А» в соответствии с ISO 5208.
В конфигурации «металл к металлу» герме-тичность класса «А» достигается за счет подпружиненного седла и прецизионных покрытий, нанесенных на уплотнительные поверхности, которые компенсируют терми-ческие и механические колебания.
Сфера применения
- Системы водоснабжения и отопления
- Паровые системы
- Химическая и нефтехимическая промышленность
- Газовые системы
- Промышленные технологические линии
- Энергетика и теплоэнергетика
- Нефтегазовая отрасль
- Коммунальные системы
Технические характеристики
Диаметр
от DN15 до DN1200
Давление
от PN10 до PN16
Температурный режим
от -60°C до +200°C

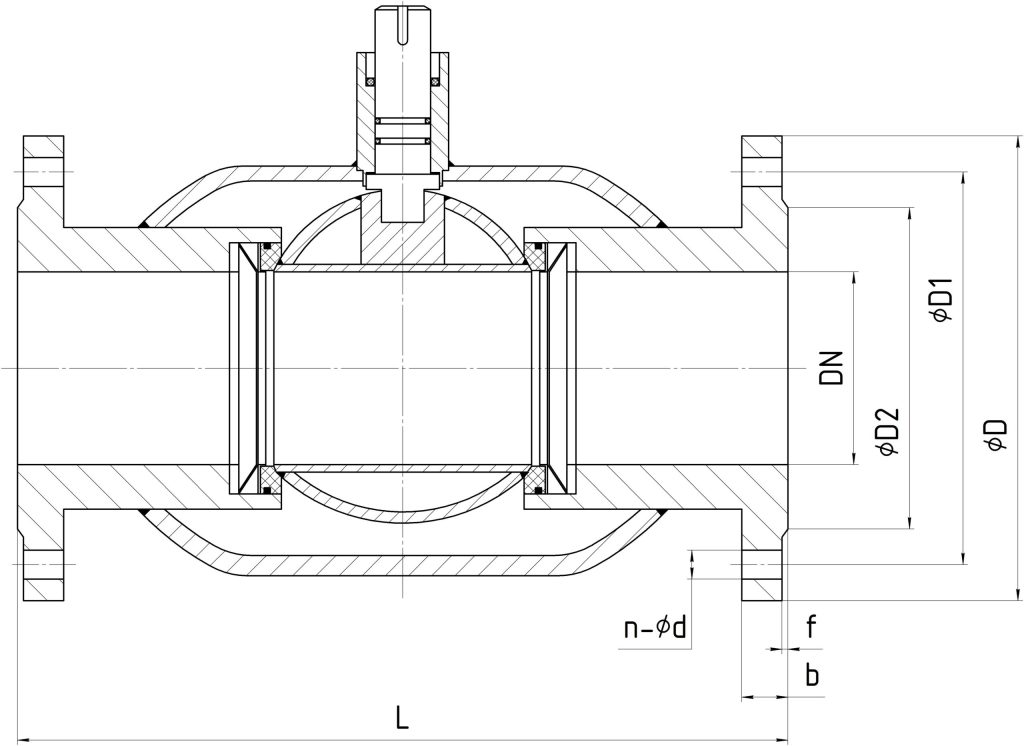

DN, mm
L, mm
D,mm
D1, mm
f,mm
b, mm
n-ød
65
270
185
145
2
22
4-ø18
80
280
200
160
2
24
8-ø18
100
300
220
180
2
24
8-ø18
125
325
250
210
2
26
8-ø18
150
350
285
240
2
26
8-ø18
200
400
340
295
2
30
8-ø22
250
530
405
355
2
32
12-ø22
300
610
460
410
2
34
12-ø26
350
686
520
470
2
36
16-ø26
400
762
580
525
2
38
16-ø30
450
864
640
585
2
40
20-ø30
500
914
715
650
2
44
20-ø36
Табличные значения для диаметров DN600–DN1200 предоставляются по запросу
МАТЕРИАЛЫ ОСНОВНЫХ КОМПОНЕНТОВ
Название
Материалы
Температура
Примечания
Уплотнение
PTFE
RPTFE
PEEK
Metall
-29°C … +200°С
-29°C … +250°С
В зависимости от материала
Вода, пар, горячая вода, растворы слабых щелочей и кислот, нефтепродукты, газ, химически агрессивная среда
Вода, пар, горячая вода, растворы слабых щелочей и кислот, газ, химически агрессивная среда, высокотемпературные среды
Абразивные среды, высокие температуры, пар, разбавленные растворы кислот и щелочей, нефтепродукты, газ
Корпус
A216 WCB
AISI304
AISI316
-29°C … +300°С
Вода, пар, горячая вода, растворы слабых щелочей и кислот, газ, химически агрессивная среда, среда с высокой температурой
Шар
AISI304
AISI316
-29°C … +300°С
Вода, пар, горячая вода, растворы слабых щелочей и кислот, нефтепродукция, газ, химически агрессивная среда, среда с высокой температурой
