Распылители для градирен
Описание

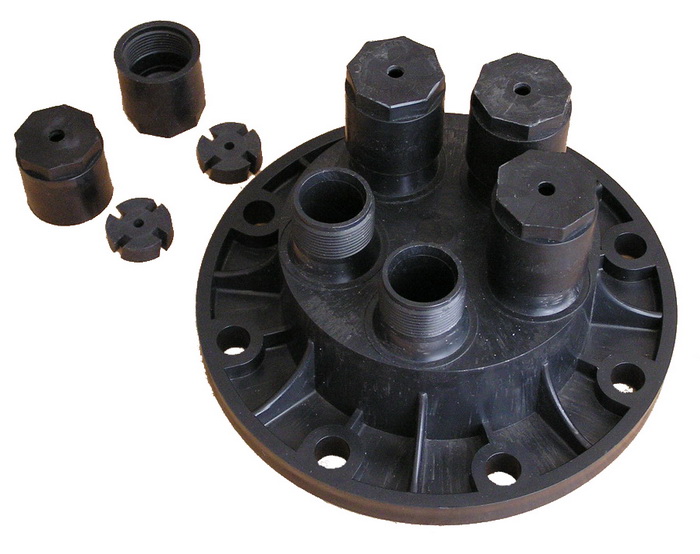

Распылитель относится к центробежно-струйному типу.

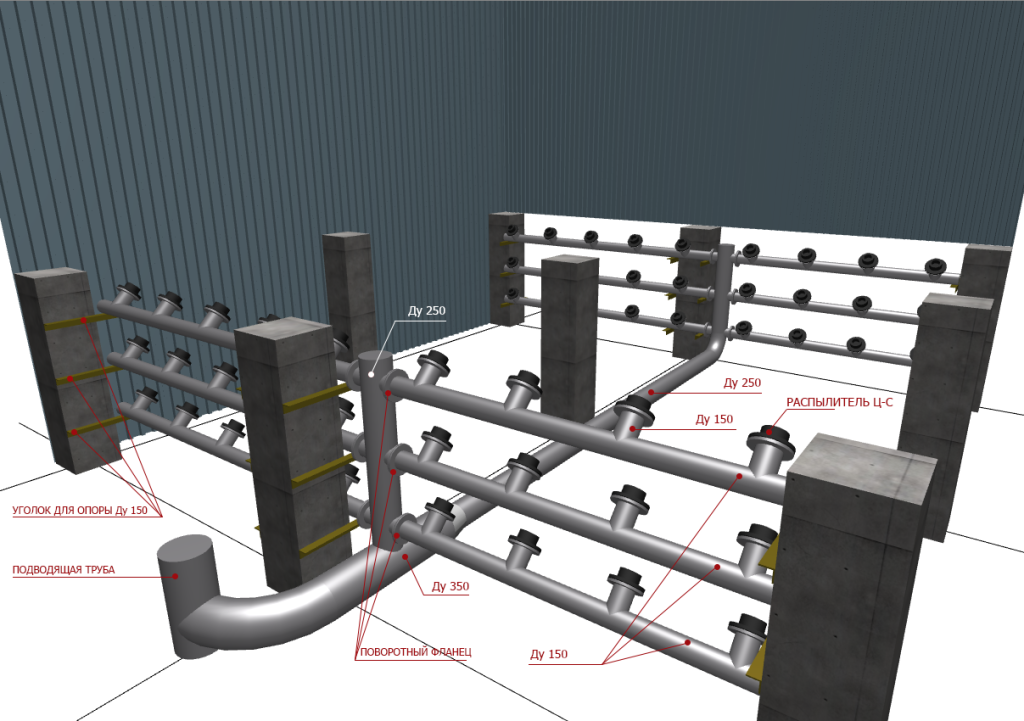

Cуть модернизации состоит в монтаже новой системы водораспределения в соответствии с разрабатываемой нами документацией и установкой поставляемых нами распылителей циркуляционной воды.

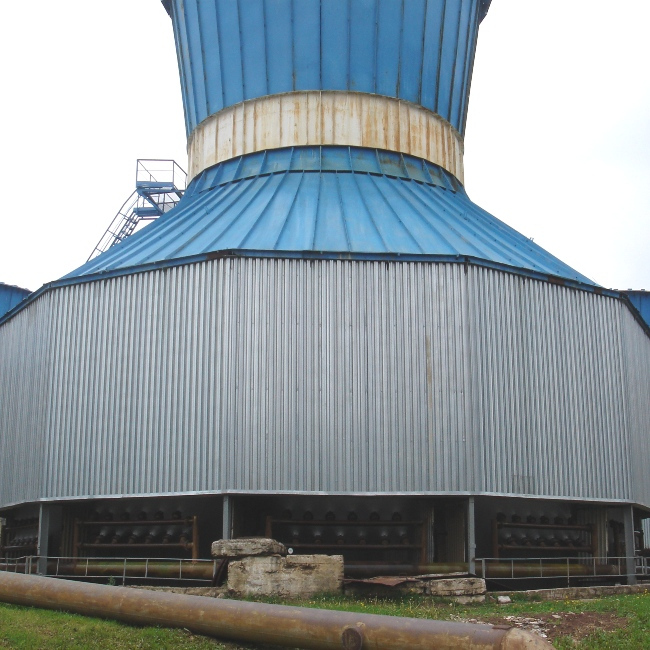

В эжекционной градирне вода под давлением 0,3-4,0 кгс/см2 подается в распылители установленные в воздуховходных окнах. Мелкодисперсный факел распыла заполняет внутреннее пространство градирни, освобожденное от оросителя. Тепло- и массообмен происходит на высокоразвитой поверхности капель.
В остальном принцип работы такой же как у градирни с оросителем, то есть охлажденные капли воды собираются в водосборном бассейне, а нагретый воздух поднимается и выходит из градирни.
Распылители крепятся на плоский приварной фланец Ду150 Ру6 болтами.
Принцип работы

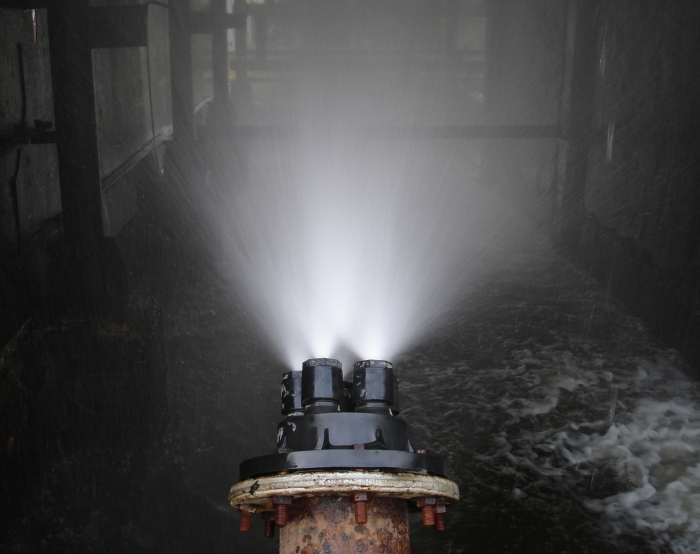

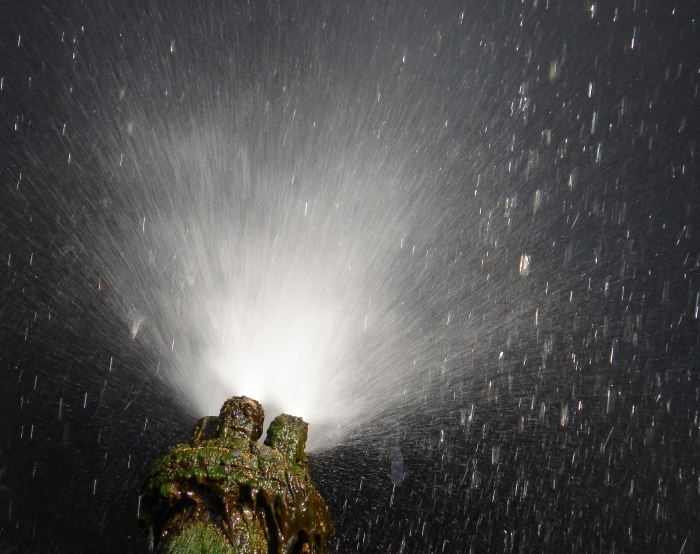

В результате смешения в распылителе потоков воды, проходящих через центральное отверстие и периферийные каналы вкладыша образуется полнонаполненный факел распыла, обеспечивающий наибольшую эжекцию воздуха.
Распылители для градирен
модернизируемые градирни
— вентиляторные секц. ВГ-25, ВГ-50, ВГ-70
— СК-400, СК-1200
— блочные БВГ, БМГ
— башенные
— брызгальные бассейны
Технические характеристики
Материал
Гроднамид
Диаметр
Ду150
Давление воды
0,3-4,0 кгс/см2

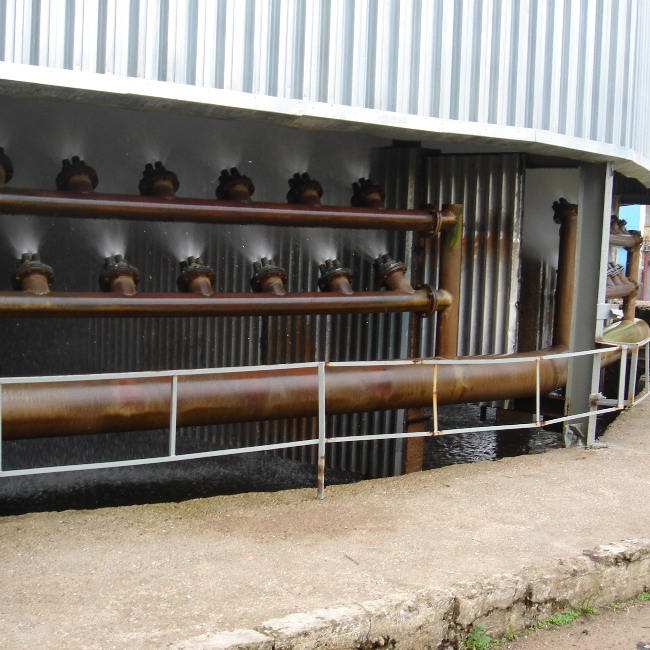

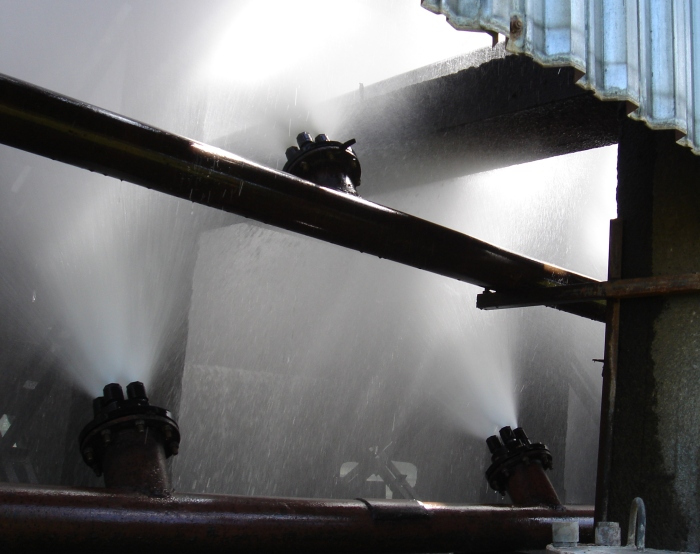

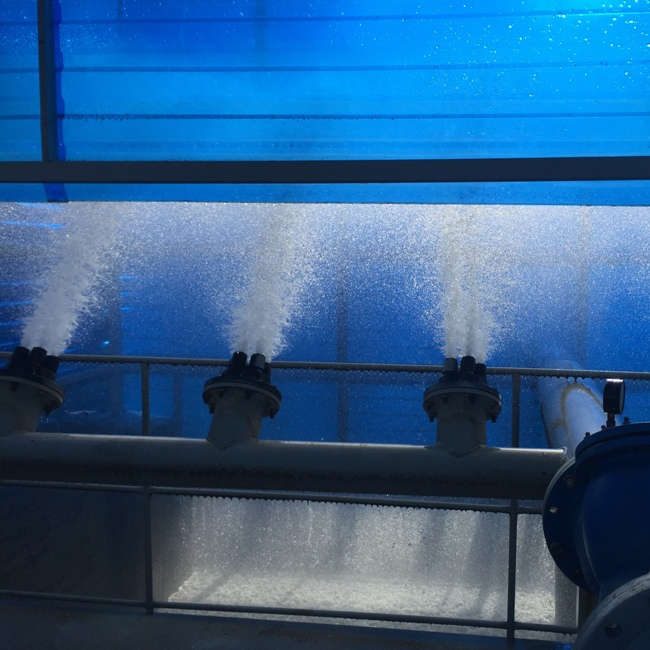

ПРИМЕРЫ ПРИМЕНЕНИЯ
