Насосное оборудование

Модель SOM

Одноступенчатый насос, рассчитанный на большие производительности с открытым рабочим колесом.

Выпускается в горизонтальной и вертикальной компоновке.

Упорный подшипник воспринимает осевую силу, а осевое положение вала можно регулировать, чтобы обеспечить минимальный зазор между импеллером и корпусом насоса для поддержания рабочих характеристик и КПД в проектном диапазоне.

Насосы SOM соответствуют типу OH1 по международному стандарту API610.

Сфера применения

Транспортировка жидкостей как чистых, так и загрязненных, с большим расходом и низким подъемом. Водоснабжение, очистка сточных вод, цикл охлаждающей воды электростанций и общепромышленные области применения.

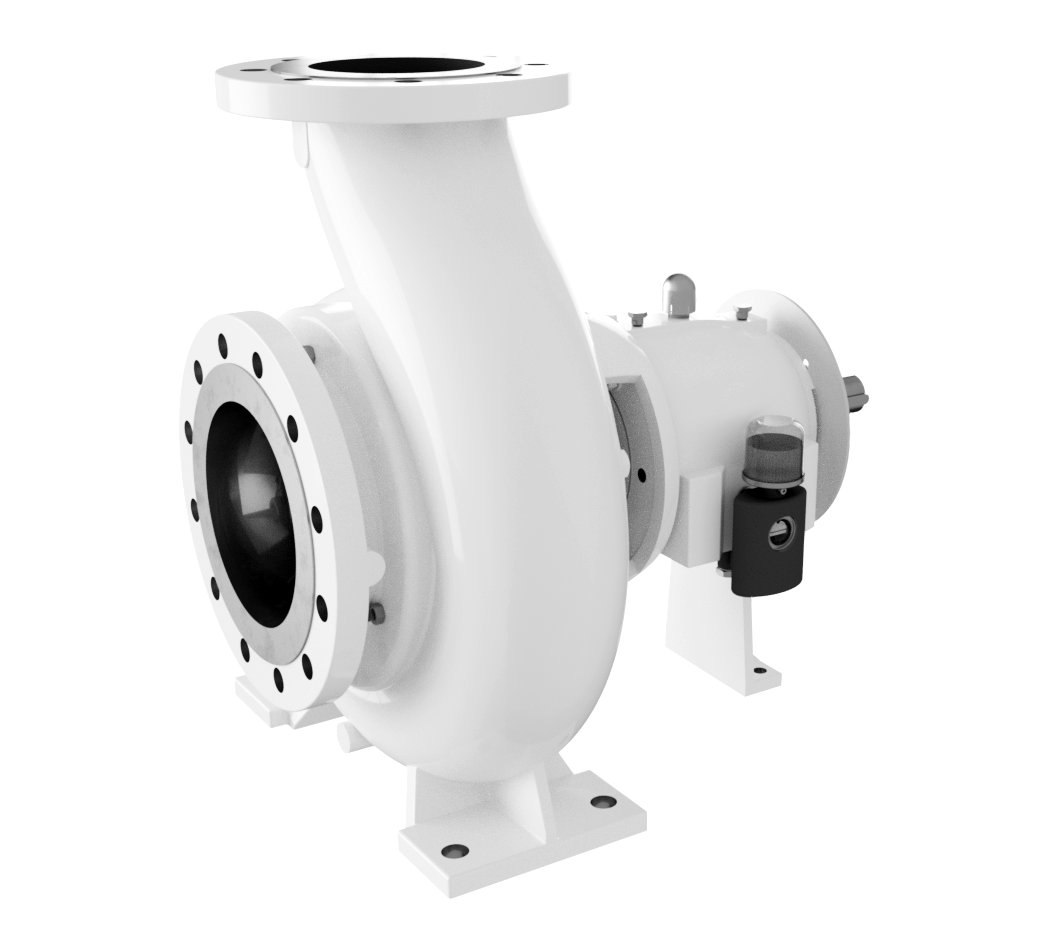

Модель SOAD

Одноступенчатый консольный центробежный насос SOAD предназначен для использования в сложных промышленных условиях. Основные достоинства данной модели – надежность и возможность применения на ответственных технологических позициях при низких эксплуатационных затратах.

Размер и производительность устройства превышает нормативные требования международных стандартов ISO 5199 и ISO 2858. Насос SOAD отличает простая и быстрая установка, ремонтопригодность, доступность запчастей и высокая степень взаимозаменяемости.

Насосы SOAD соответствуют типу OH1 по международному стандарту API610.

Сфера применения

Чистая или слегка загрязненная, низкотемпературная или высокотемпературная, химически нейтральная или коррозионная жидкость, газ c высоким содержанием жидкости. Нефтепереработка, добыча нефти и природного газа, нефтехимическая и химическая промышленность, энергетика, металлургия.

Модель SOC

Промышленные насосы для сложных условий эксплуатации (стандарт ISO 2858 и ISO 5199).

Размер и параметры насоса SOC соответствуют требованиям IS02858 и превосходят их.

Высокопроизводительный горизонтальный насос типа OH1 по международному стандарту API610 отличается высокой надежностью, эффективностью и огромным ресурсом.

Корпус насоса спроектирован с допустимым стандартным запасом на коррозионный износ 3мм.

Он находит широкое применение в нефтепереработке и нефтехимии для обеспечения больших расходов жидкости.

Сфера применения

Чистая или слегка загрязненная, низкотемпературная или высокотемпературная, химически нейтральная или коррозионная жидкость.

Нефтехимическая и химическая промышленность, углехимическая промышленность, нефтепереработка, производство целлюлозы и угля, централизованное теплоснабжение, десульфурация.

Модель SOZ

Горизонтальный насос с радиальным разъемом корпуса, установка на лапах или по центральной линии. Одноступенчатое радиальное рабочее колесо может быть открытого, закрытого типа и специальной конструкции.

Уникальная самовсасывающая конструкция позволяет запускать насос без заполнения жидкостью и обеспечивать быстрый старт процесса.

Усовершенствованная гидравлическая конструкция обеспечивает высокую эффективность насоса, широкий диапазон работы, стабильную производительность, компактный дизайн. Самовсасывающая конструкция обеспечивает компоновку без вспомогательного насоса и необходимости установки обратного клапана на входе. Установка, эксплуатация и обслуживание просты и удобны.

Насосы SOZ соответствуют типам OH1 и OH2 по международному стандарту API610.

Сфера применения

Чистая или слегка загрязненная, низкотемпературная или высокотемпературная, химически нейтральная или коррозионная жидкость. Нефтепереработка, добыча нефти и природного газа, нефтехимическая и химическая промышленность, энергетика, металлургия.

Модель SOTA

Насос SOTA имеет опору на лапы, проходящие через ось. Всасывание происходит по оси, а выход жидкости радиальный. Стандарт давления фланцев на входе и выходе одинаковый, что способствует унификации и упрощению установки. Осевые усилия, действующие на рабочее колесо, скомпенсированы благодаря оптимально спроектированным балансировочным отверстиям, что обеспечивает стабильную работу насоса и минимизацию износа.

Уплотнение вала и система промывки выполнены в соответствии со стандартом API 682, что обеспечивает высокую надежность и эффективность работы насоса в различных условиях. Спаренный конический роликовый подшипник эффективно воспринимает остаточные осевые нагрузки на вал, гарантируя долговечность в работе при высоких нагрузках.

Насосы SOTA соответствуют типу OH2 по международному стандарту API610.

Сфера применения

Чистая или слегка загрязненная, низкотемпературная или высокотемпературная, химически нейтральная или коррозионная жидкость. Нефтехимическая и химическая промышленность, добыча угля.

Модели SOA/SOB

Насос оснащен сверхжестким валом. На больших типоразмерах корпус самовентилируемый с двойной улитой. Закрытое динамически отбалансированное рабочее колесо гарантирует пониженную вибрацию, а также увеличенный срок службы подшипников и уплотнения.

Данная модель предусматривает широкий диапазон максимально допустимого рабочего давления. Наиболее широкое применение — в нефтехимии и нефтепереработке. Может применяться для циркуляции воды в котле и в качестве бустерных насосов на станциях рекуперации энергии.

Насосы SOA/SOB соответствуют типам OH1/OH2 по международному стандарту API610.

Сфера применения

Нефтепереработка и нефтехимия, нефтедобыча, подпорные насосы транспортировки нефти и нефтепродуктов, угольная промышленность, опреснение морской воды, электростанции, работающие на ископаемом топливе.

Модели SOF/SOU

Одноступенчатые насосы SOF/SOU с закрытым рабочим колесом и радиальным разъёмом корпуса, с опорой на лапы, проходящей через ось насоса. Всасывание по оси, выход жидкости радиальный.

Стандарт давления фланцев на входе и выходе одинаковый. Осевые усилия на рабочее колесо скомпенсированы благодаря оптимально спроектированным балансировочным отверстиям.

Спаренный конический роликовый подшипник воспринимает остаточные осевые нагрузки на вал. Уплотнение и система промывки выполнена в соответствии со стандартом API 682.

Насосы SOF/SOU соответствуют типу OH2 по международному стандарту API610.

Сфера применения

Чистая или слегка загрязненная, низкотемпературная или высокотемпературная, химически нейтральная или коррозионная жидкость. Нефтепереработка, Нефтехимическая и химическая промышленность, добыча угля, производство целлюлозы, опреснение морской воды, морские платформы, централизованное теплоснабжение, десульфурация дымовых газов и общепромышленное применение.

Модель SBM

Данная модель представляет собой одноступенчатый насос с двойным всасыванием, горизонтальной установкой на лапах и аксиально разделенной конструкцией.

Насос оснащен рабочим колесом с двойным всасыванием, что позволяет эффективно компенсировать осевую силу, обеспечивая самобалансировку.

Разделенная конструкция позволяет проводить техническое обслуживание и запуск насоса без необходимости демонтажа трубопроводов или приводов. Это существенно экономит время и усилия при обслуживании.

Мы предлагаем несколько вариантов конструкций подшипниковых узлов, которые могут быть адаптированы к требованиям различных рабочих условий, обеспечивая оптимальную производительность и надежность в эксплуатации.

Насосы SBM соответствуют типу BB1 по международному стандарту API610.

Сфера применения

Чистые и слегка загрязненные жидкости. Водоснабжение, циркуляция охлаждающей воды, сетевые насосы ТЭЦ, перекачивание по трубопроводам, морские платформы.

Модель SBR

Насос представляет собой одноступенчатую или двухступенчатую модель с радиальным разъемом корпуса, горизонтальной установкой с плоскостью опоры, проходящей через ось насоса.

Агрегат имеет жесткую конструкцию вала, что обеспечивает стабильную работу при тяжелых условиях эксплуатации. Данный дизайн позволяет значительно снизить кавитационный запас, улучшая эффективность работы насоса.

Двойная улита помогает сбалансировать радиальные усилия, что увеличивает срок службы и надежность. Вход и выход насоса расположены в верхней части, что облегчает интеграцию с существующими системами и инфраструктурой.

Насосы SBR соответствуют типу BB2 по международному стандарту API610.

Сфера применения

Транспортировка сырой нефти и нефтехимических продуктов, транспортировка жидкостей по трубопроводам, подача жидкостей в производственных циклах в металлургии, транспортировка морской и пресной виды на большие расстояния, поддержание давления пласта.

Модель SBC

Модель отличают горячая посадка рабочих колес, высокоточное литье, динамическая балансировка и индивидуальная фиксация от осевого перемещения.

Ступенчатая конструкция облегчает сборку. Размер вала обеспечивает динамические характеристики и передачу момента при изношенных зазорах.

Конструкция с двойным спиральным отводом гарантирует минимальные радиальные нагрузки для обеспечения меньшего прогиба вала и меньшей нагрузки на подшипники.

В стандартной комплектации поставляются шариковые радиальные и упорные шариковые подшипники. Возможно применение радиальных подшипников скольжения с шариковыми упорными подшипниками или радиальные подшипники скольжения с упорным подшипником с самоустанавливающимися сегментами.

Разъемная центральная гильза обеспечивает динамическую разгрузку ротора, облегчает инспекции, демонтаж и замену ротора.

Насосы SBR соответствуют типу BB3 по международному стандарту API610.

Сфера применения

Транспортировка сырой нефти и нефтехимических продуктов, транспортировка жидкостей по трубопроводам, подача жидкостей в производственных циклах в металлургии, транспортировка морской и пресной виды на большие расстояния, поддержание давления пласта.

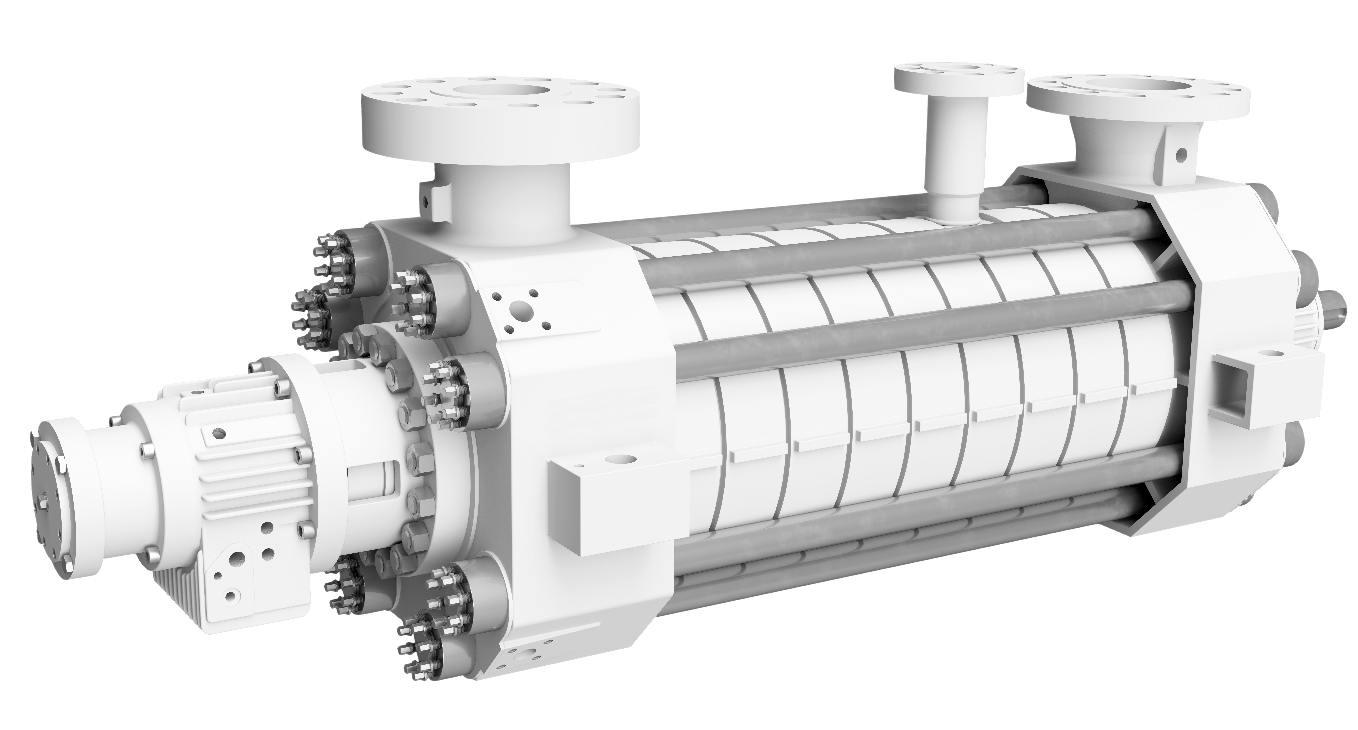

Модели SBD/SBDB

Многоступенчатый насос спроектирован по модульному принципу, что упрощает обслуживание и замену компонентов, а также позволяет легко адаптировать его под конкретные условия эксплуатации.

Балансировочный барабан предназначен для балансировки осевой силы, а остаточная осевая сила поддерживается диагональным контактным шарикоподшипником на приводном конце.

Использование CFD моделирования позволяет оптимизировать рабочие характеристики насоса и повысить его эффективность.

Насосы SBD и SBDB соответствуют типу BB4 по международному стандарту API610.

Сфера применения

Чистая низкотемпературная или высокотемпературная, химически нейтральная или коррозионная жидкость.

Электростанции, нефтехимия, нефтепереработка, опреснительные установки, питательный насос котла, гидросбив окалины, гидрорез кокса.

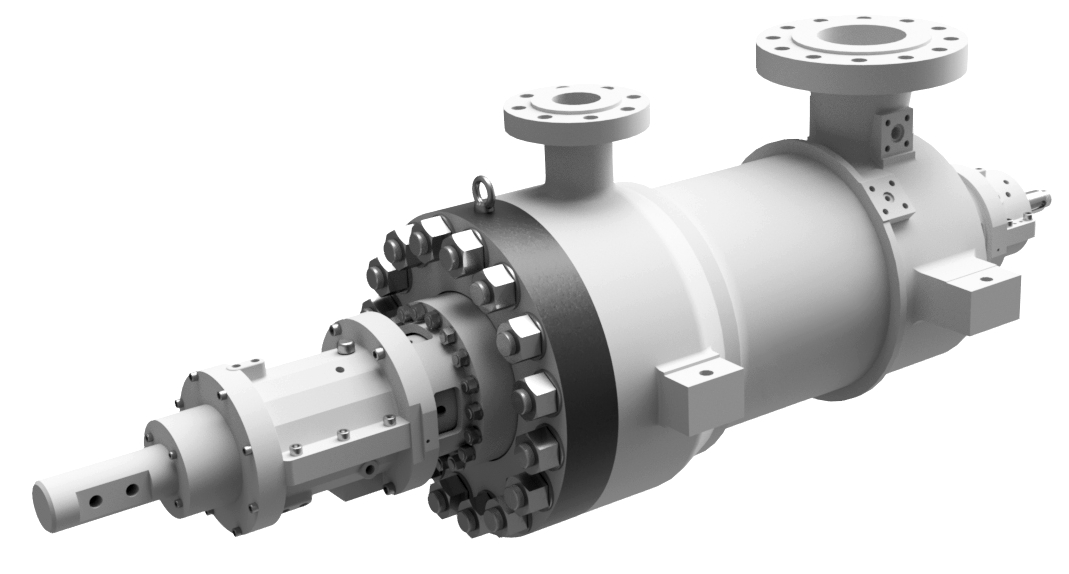

Модель SBT

Наружный корпус насоса может быть изготовлен из литого или кованого металла, что обеспечивает его прочность и долговечность. Фланцы могут быть различных конфигураций, что позволяет адаптировать их к конкретным условиям эксплуатации.

Корпус обычно оснащен опорами по центральной линии, что гарантирует термическую стабильность и возможность выдерживания максимальных допустимых нагрузок на патрубки. Это делает насос более устойчивым к внешним воздействиям и увеличивает его надежность в работе.

Внутренний патрон насоса состоит из пакетов ступеней, включающих рабочие колеса и направляющие аппараты. При необходимости на первой ступени может быть установлено рабочее колесо двухстороннего входа, что доступно для всех типоразмеров, за исключением самых малых. Если рабочие колеса расположены последовательно, осевая сила компенсируется с помощью разгрузочного поршня, а радиальные силы уравновешиваются направляющими аппаратами.

В системах, где требуется промежуточный отбор давления, для оптимизации КПД и рабочих характеристик возможно применять направляющие аппараты и рабочие колеса, проектированные на большие подачи до места отбора и на меньшие расходы после него.

Насосы SBT соответствуют типу BB5 по международному стандарту API610.

Сфера применения

Чистая или слегка загрязненная, низкотемпературная или высокотемпературная, химически нейтральная или коррозионная жидкость. Нефтепереработка и нефтехимия, магистральные трубопроводы сырой нефти, нефтепродуктов и сжиженного газа.

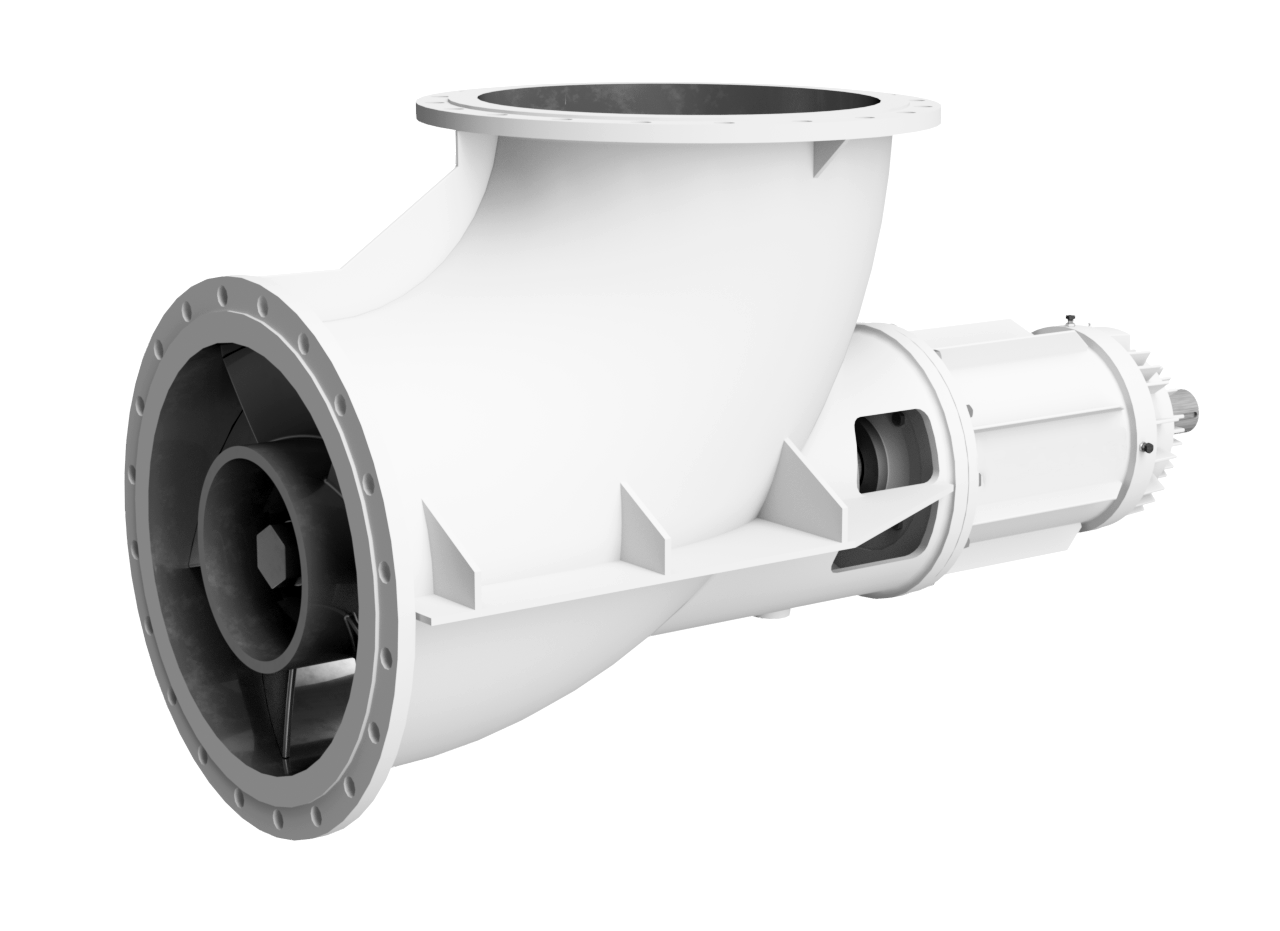

Модель SOW

Модель SOW представляет из себя осевой насос, также известный как пропеллерный или насос с отводящим коленом. Насос применяется в условиях высокой подачи и низкого напора.

Входной и выходной трубопровод имеют одинаковый номинальный размер. Возможно сварное и литое исполнение корпуса. Конструктивный дизайн насоса позволяет выполнять ремонт без отсоединения от трубопроводов. Возможно использование полуподвесной установки корпуса насоса при необходимости.

Предлагаются различные варианты материального исполнения от углеродистой стали до высоколегированных аустенитных и супердуплексных нержавеющих сталей.

Насосы SOW соответствуют стандарту GB/T5656.

Сфера применения

Транспортировка жидкостей как чистых, так и загрязненных, с большим расходом и низким подъемом. Применяется в нефтехимической промышленности, неорганическом производстве, производстве удобрений и металлургии. Используется на позиции циркуляции в вакуум-выпарных установках.

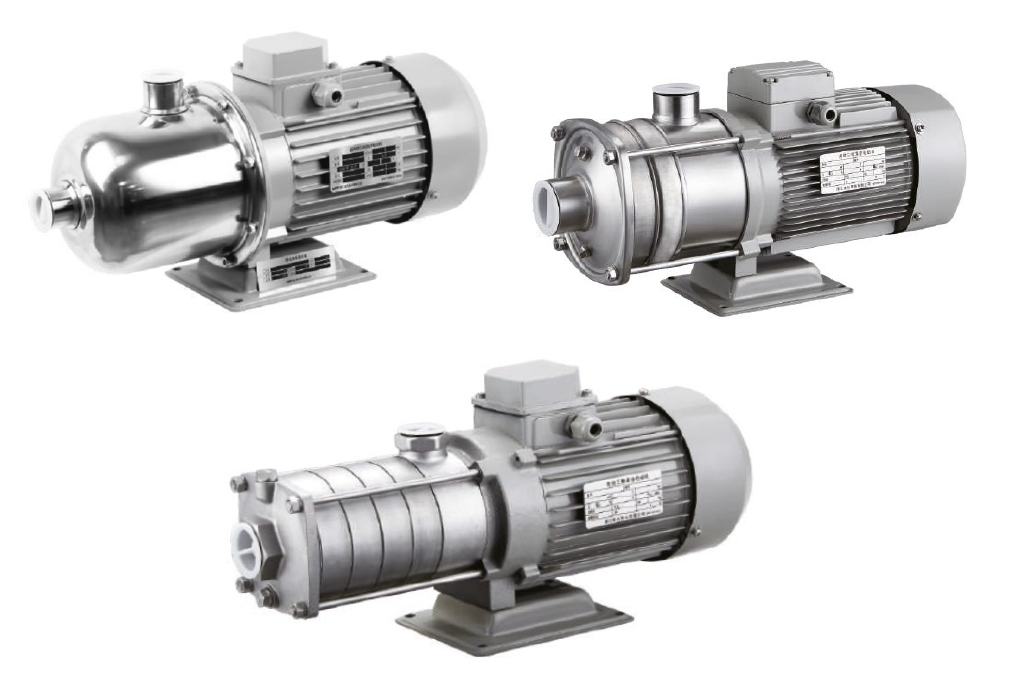

Модели HMC/HHM/HEM

Нормально всасывающие, горизонтальные, многоступенчатые центробежные насосы. Конструкция – моноблочная, рабочие колёса приводятся во вращение удлиненным валом электродвигателя. Проточная часть формируется последовательно установленными рабочими колёсами с диффузорами, направляющими поток с выхода одной ступени на вход следующей.

Насос имеет общее опорное основание. Корпусные элементы и проточная часть выполнены из нержавеющей стали. Корпус насоса прижимается к фланцу двигателя (для насосов HMC – к фонарю) через кольцевое уплотнение стяжными шпильками. Высокоточная балансировка рабочего колеса снижает осевую нагрузку на упорный подшипник двигателя, продлевая срок его службы.

С учетом специфик применения насосов: в промышленности и в строительстве, выделены три типа: HMC, HHM, HEM.

Конструкция насосов HMC предусматривает возможность демонтажа электродвигателя и проточной части без отсоединения трубопроводов. Насосы HHM и HEM, в отличие от HMC не имеют внутренней камеры, поэтому вода из диффузора последней ступени подаётся напрямую в выходной патрубок.

Сфера применения

Перекачиваемая среда: чистая, негорючая и невзрывоопасная жидкость, без содержания твердых частиц или волокнистых компонентов.

Данные насосы могут использоваться в системах водоснабжения, водоподготовки, ирригации, а также для перемещения жидкостей и повышения давления на промышленных предприятиях.

Модели HM/HC

Одноступенчатые горизонтальные центробежные насосные агрегаты.

Предназначены для перекачивания жидкостей в диапазоне температур -15-100 °С.

Проточная часть насосов изготавливается из нержавеющей стали (AISI 304 или AISI 316), используются технологии прецизионной штамповки и сварки. Конструкция насосных агрегатов позволяет осуществлять ремонтные работы без отсоединения трубопроводов, что сокращает время на техническое обслуживание.

Сфера применения

Перекачиваемая среда: чистая, негорючая и невзрывоопасная жидкость, без содержания твердых частиц или волокнистых компонентов.

Данные насосы могут использоваться в системах водоснабжения, водоподготовки, ирригации, а также для перемещения жидкостей и повышения давления на промышленных предприятиях.

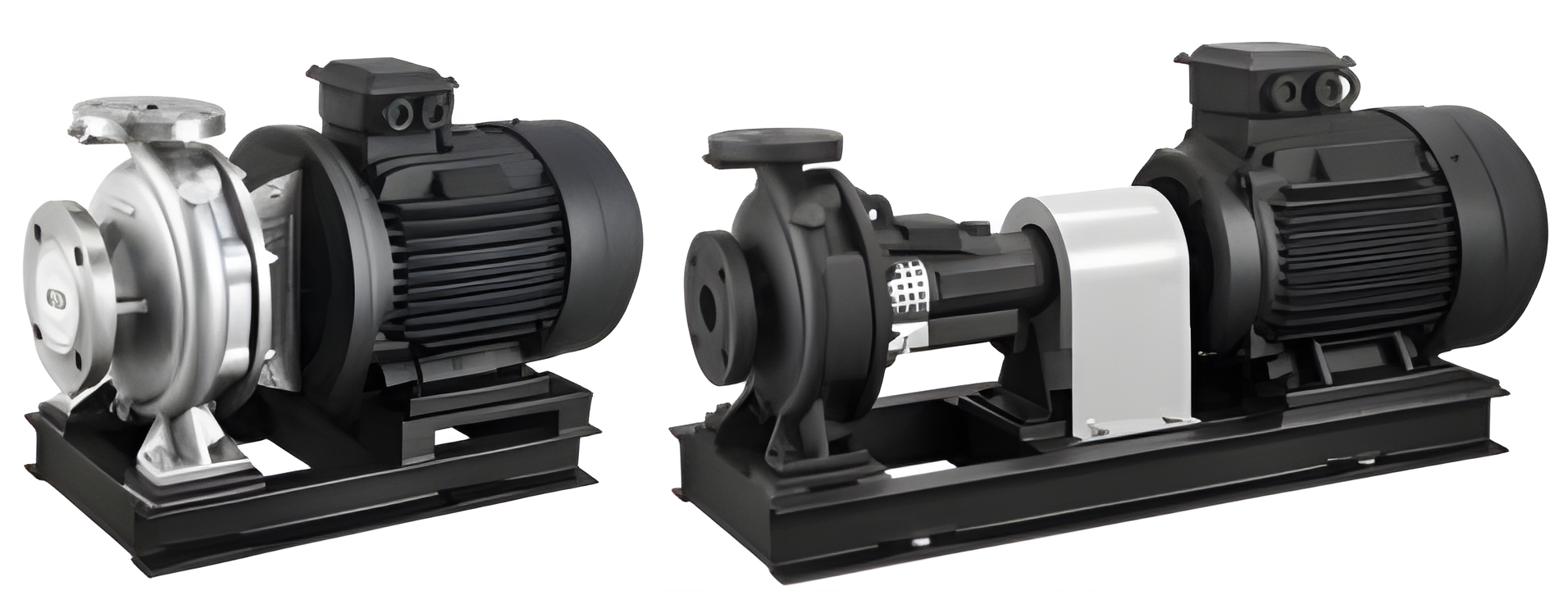

Модели HK/ESP

HK, ESP – одноступенчатые горизонтальные центробежные насосные агрегаты.

Насосные агрегаты HK, ESP предназначены для перекачивания жидкостей в диапазоне температур: -15…+90°С (высокотемпературное исполнение), могут работать с высокими давлениями. Компоновка с осевым входом и радиальным выходом обеспечивает компактность как самого насосного агрегата, так и трубной обвязки.

Конструкция насосных агрегатов позволяет осуществлять ремонтные работы без отсоединения трубопроводов, что сокращает время на техническое обслуживание. Присоединение основных элементов (головки насоса и электродвигателя) осуществляется с применением кольцевых уплотнений, что гарантирует герметичность сборки.

HK имеет конструкцию с соединительной муфтой, ESP выполняется в консольно-моноблочном исполнении.

Сфера применения

Наибольшее применение эти насосные агрегаты нашли в подаче на градирни, в кондиционировании, для общих производственных нужд и повышения давления в системах промышленного водоснабжения.

Модели NP/NPC

Насосные агрегаты NP, NPC предназначены для перекачивания агрессивных и коррозионных кислот и щелочей и многих других опасных жидкостей.

Прочный гидравлический блок состоит из массивных полимерных частей, которые имеют дополнительную металлическую защиту.

Данные насосы в зависимости от условий эксплуатации могут дополнительно оснащаться различными торцевыми уплотнениями, системами циркуляции и присоединениями для запирающей камеры.

Сфера применения

Эти насосные агрегаты применяются для решения сложных задач в различных сферах промышленности: химической, металлургической, урановой, а также в сферах водоснабжения, водоподготовки и энергетики.

Модель SOGS

Высокоскоростной двигатель насоса с переменной частотой вращения оснащен магнитным подвесным подшипником. Его преимуществами являются высокий диапазон регулировки скоростей, отсутствие трения, высокая надежность, непревзойденный ресурс, низкий уровень шума.

Насосы SOGS соответствуют международному стандарту API610.

Сфера применения

Перекачка чистых жидкостей с высоким температурным диапазоном от -80 до +200 °C, химически нейтральная или коррозионная жидкость. Нефтехимическая и химическая промышленность, энергетика, неорганический синтез, перекачка сжиженных газов, фармацевтика, пищевая промышленность.

Преимущества насоса с магнитным подшипником
